Y/SFZ、Y/SFP分支分配器返回

联系我们 常见问题

描述

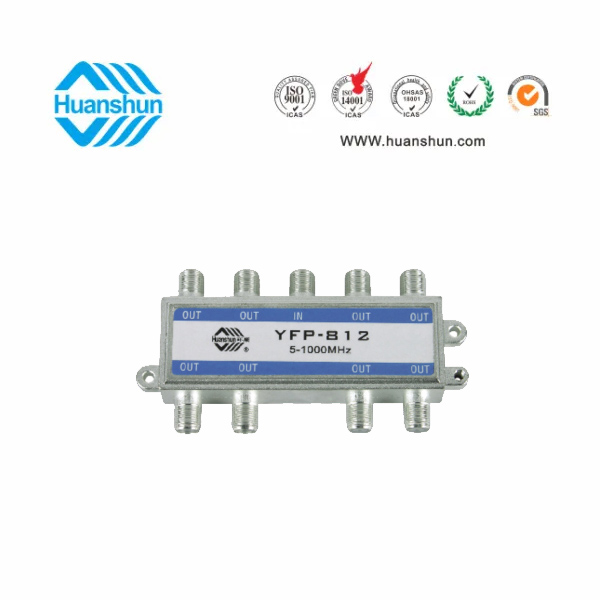

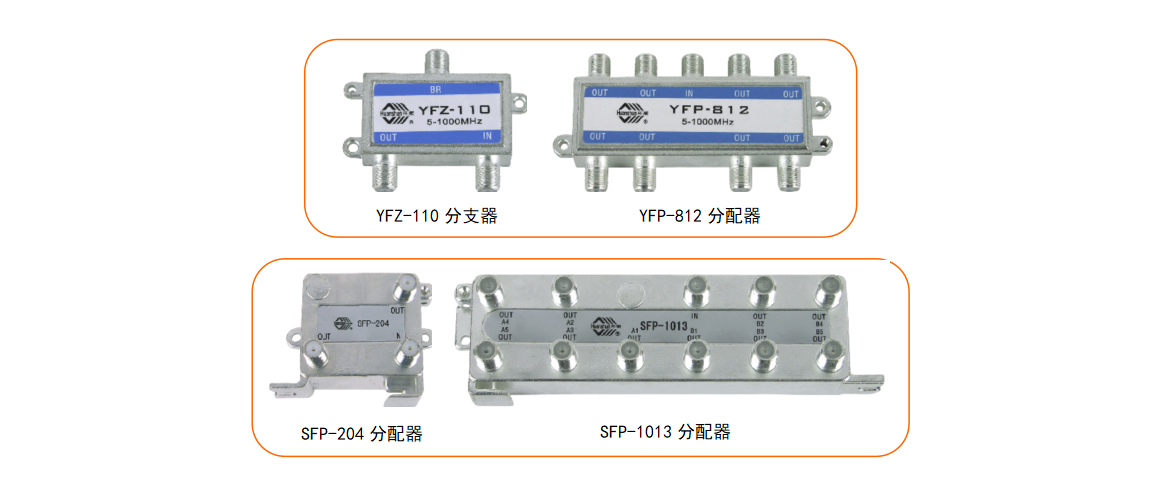

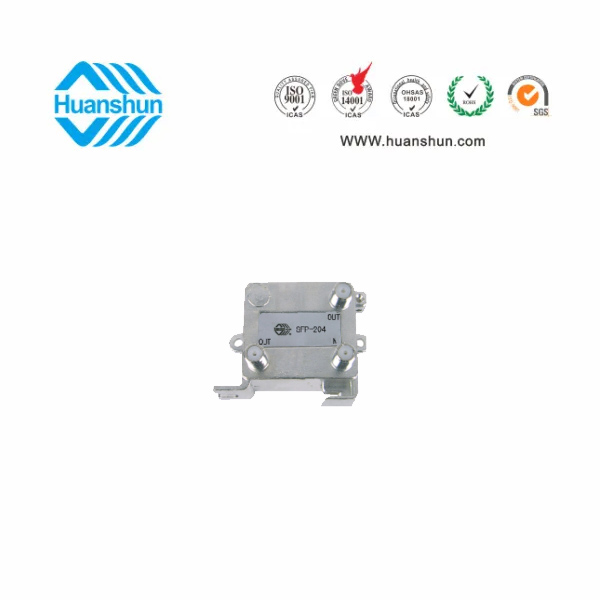

YFZ、SFZ、YFP和SFP分支分配器是CATV电缆传输网络中无源分配器件。采用铝锌压铸型外壳,表面镀锡和底盖锡封工艺,防辐射、抗干扰能力强,内置PCBA为超调频设计,电性能指标优于国标。公制和英制F头接口,超小型设计,重量轻,易于附挂。YFZ和YFP为二边入出,SFZ和SFP为顶上入出。



◆ 5-1000MHz电性能优于国标,每端口电容隔离;

◆ -7电缆芯或Φ1.68mm圆铜线连续挺拔20次,弹簧片不变,且与插入芯线的接触性能不变。


技术规格:

1)高隔离普通型分配器

名称

型号

分配损耗(dB)

相互隔离(dB)

反射损耗(dB)

屏蔽衰减(dB)

5-65MHz

65-550MHz

550-750MHz

750-1000MHz

二分配器

Y/SFP-2

≤4.2

≤3.7

≤4.0

≤4.5

5-65MHz≥22

65-550MHz≥25

550-1000MHz≥22

5-65MHz≥14

65-550MHz≥16

550-1000MHz≥14

≥100

三分配器

Y/SFP-3

≤7.2

≤7.6

≤7.6

≤8.0

四分配器

Y/SFP-4

≤8.0

≤7.5

≤8.0

≤8.5

五分配器

Y/SFP-5

≤10

≤10

≤10.5

≤11

六分配器

Y/SFP-6

≤10

≤10

≤10.5

≤11

八分配器

Y/SFP-08

≤11.5

≤11.5

≤12

≤12.5

十分配器

Y/SFP-10

≤13

≤13

≤13.5

≤14

十二分配器

Y/SFP-12

≤14.5

≤14.5

≤15

≤15.5

十四分配器

Y/SFP-14

≤16.5

≤16.5

≤17

≤17.5

十六分配器

Y/SFP-16

≤16.5

≤16.5

≤17

≤17.5

2)高隔离普通型分支器

名称

型号

规格(分支损耗按标称值±1.5dB)/插入损耗(550-750MHz为准)(dB)

反向隔离

相互隔离(dB)

反射损耗(dB)

一支支器

Y/SFZ-1

04/4.5,06/3.5,08/2.2,10/1.8,12/1.8,14/1.6,16/1.5,18 20 22 24/1.5

符合现行国标

5-65MHz≥22

65-550MHz≥30

550-750Hz≥25

750-1000Hz≥22

5-65MHz≥14

65-550MHz≥16

550-1000MHz≥14

二分支器

Y/SFZ-2

08/4.5,10/3.7,12/2.9,14/2.7,16/2.5,18/2.5,20 22 24 26 28/2

三分支器

Y/SFZ-3

10/3.8,12/3.5,14/2.7,16/2.0,18/1.8,20/1.5,22 24 26 28/1.2

四分支器

Y/SFZ-4

12/4.3,14/3.5,16/2.8,18/2.5,20/2.5,24 26 28/1.8

五、六分支器

Y/SFZ-5、6

14/4,16/.35,18/2.5,20/2.3,22/2.2,24/2.2,26/1.5,28/1

八分支器

Y/SFP-8

12/11.5,14/6.5,16/6.5,18/3.5,20/2.5,22/2.2,24/2.2,26/1.55

十分支器

SFZ-10

14/11.5,16/6.5,18/6.5,20/3.5,22/2.2,24/2.2,26/1.5

十二分支器

SFZ-12

16/11.5,18/6.5,20/6.5,22/3.5,24/3,26/22

十四分支器

SFZ-14

18/13.5,20/6.5,22/6.5,24/3.5,26/2.5

十六分支器

SFZ-16

18/13.5,20/6.5,22/6.5,24/3.5,26/2.56

屏蔽衰减≥100db

应用:

订货信息:
