CATV&卫星中频光发送机光接收机

普通型CATV&卫星中频光接收机返回

类型 :有线电视设备
功能 :信号传输装置,信号传输设备, Signal Monitoring Equipment
认证 :ISO
条件 :最新
型号:HSGS26082
起源 :中国,宁波
商标 :环顺
规格 :92*80*25mm
海关编码 :8517622990


联系我们 常见问题

描述

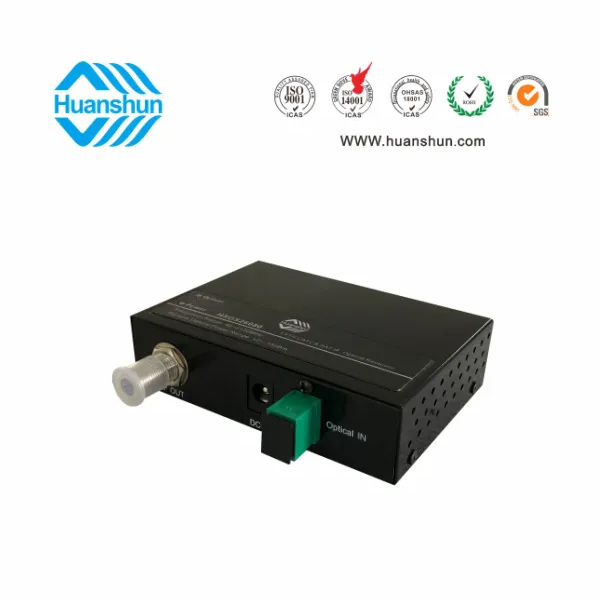

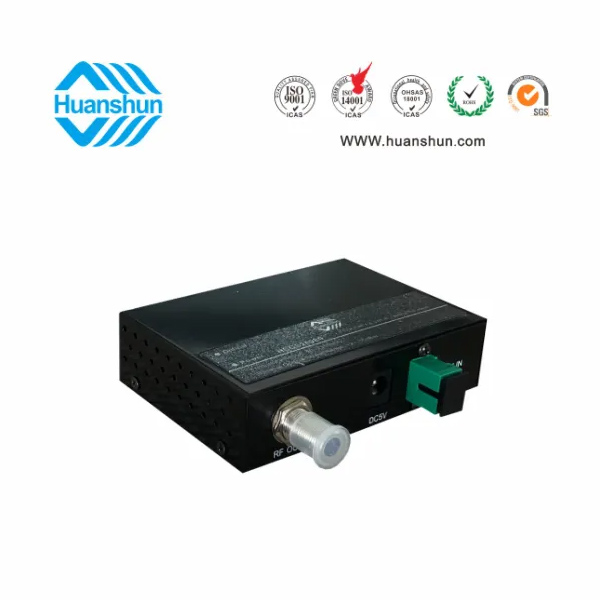

HSGS26082系列CATV&SAT-IF光接收机是一款FTTH型CATV+SAT IF高性能光传输设备,适用于有线电视和卫星直播电视同网传输。本机选用高带宽、高灵敏度光电管和低噪声匹配电路,全鉮化镓IC放大,光接收范围-15~+2dBm,光控AGC-8~0dBm/RF80dBuv恒定输出。为方便用户使用,本机还在面板上设有工作电源和光功率接收监测LED指示灯。

高品质:采用高响应光电管,全砷化镓低噪声MMIC放大,光控AGC,从而保证了较高的电性能指标;

灵活性:本机迷你铁盒结构,室内壁挂式,占用很少的室内空间, 应用灵活方便;

可靠性:外置高性能的电源适配器,可在90∽255Vac市网电压中工作,抗静电防雷击;

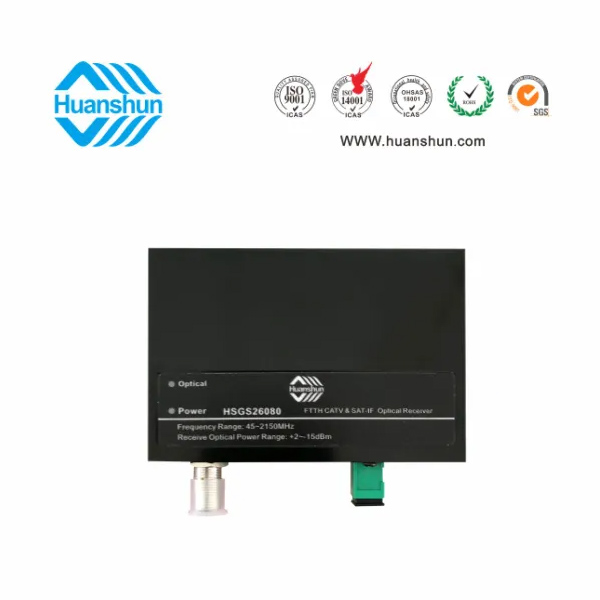

直观性:本机正面设置了电源和光功率状态指示,方便用户 应用,快速解析故障原因。


技术规格:

项目性能参数备注
输入光功率范围-15~+2dBm
AGC:-8~0dBm
响应率≥0.9A/W
光回波损耗≥45dBSC/APC
接收波长1260~1600nmHSGS26082
频率范围45-2150MHzCATV &SAT-IF
CATV平坦度±1.0dB(47~1000MHz)
输出电平≥80dBμV-8~0dBm/AGC
CNR/CSO/CTB≥50dB/≥60dB/≥65dB-1dBm 输入
MER/BER≥32(64QAM)/≤1×10-4-12dBm
反射损耗≥14dB(47~1000MHZ)输出阻抗/75Ω
自动增益控制范围±1dB(-8~0dBm)
SAT-IF平坦度±1.5dB(1000~2400MHz)随着输入电平变化
输出电平≥65-75dBuv-8~0dBm/AGC
反射损耗≥10dB(1000~2150MHz)输出阻抗/75Ω
自动增益控制范围±1dB(-8~0dBm)
RF头F型英制
光纤连接器SC/APC
供电5V/500mA外置 AC90~255V→DC5V
电耗<2W
工作 / 储存温度-5~45℃/-25~75℃5~90(不冷凝)
尺寸92×80×25mm

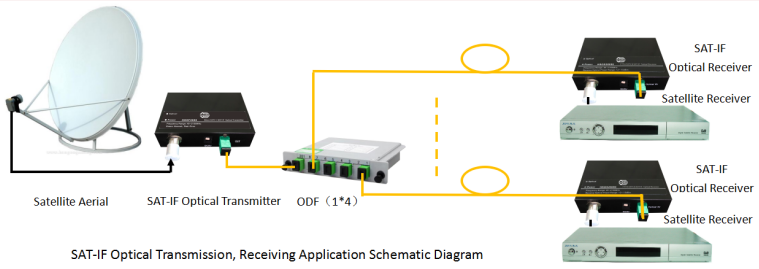

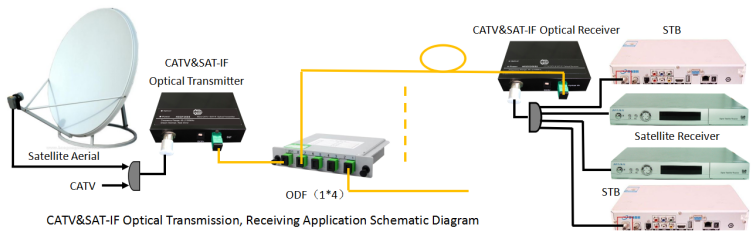

应用:


订货信息:

产品名称

型号

技术参数

CATV&SAT-IF光接收机

HSGS26080

RF工作带宽452150MHz,光工作波长12901600nm,光接收功率-80dBm/RF CATV80dBuvSAT-IF65-75dBuvRF接口F型公制或英制(订货时说明),光输入接口SC/APC
