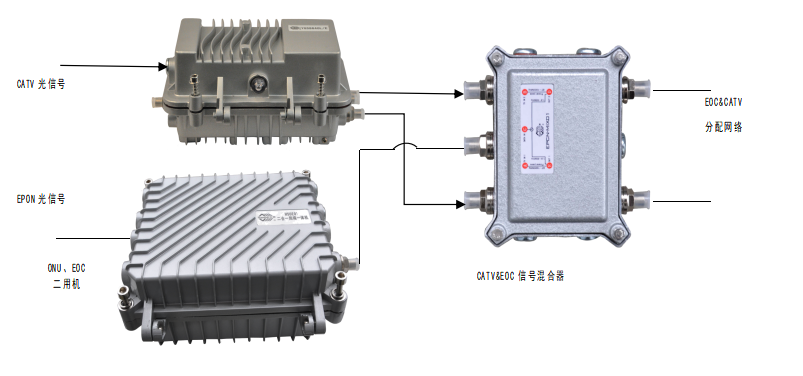

EPCN-MIX01/02 EOC&CATV混合器是由2/4个高隔离双工器和1个高隔离二或四分配器组成。 应用高隔离分配器把EOC信号分成2/4路，然后分别与2/4路CATV信号进行混合。MIX-01/02高通道支持AC过流60V 6A，一路低通支持可选型过流，为EOC网络集中器提供馈电供电。EPCN-SM05-CB为单路混合器，通道不支持过电。本系列混合器适用于原CATV光节点（光接收机或光工作站）改造为EPON+EOC+CATV网络，是理想的EOC网络设备配套器件。
序号 | 项 目 | 单位 | EPCN-SM05-CB | EPCN-MIX01 | EPCN-MIX02 | ||
1 | 插入损耗 | EOC | dB | ≤1.2dB | ≤5.2dB（含二分配损耗） | ≤9.2dB（含四分配损耗） | |
CATV | ≤1.2dB（85-862/1000MHz） | ||||||
2 | 相互隔离 | dB | ≥55dB(5-65&85-862/1000MHz) | ||||
3 | 反射损耗 | dB | ≥16dB(任一端口) | ||||
4 | 信号交流声比 | dB | ≥66dB | ||||
5 | 通过电压 | V/A | / | 60(50Hz)/6或10 | |||
6 | 接口类型 | 公制 | F型母座 | 野外F型母座 | |||
7 | 外形规格 | mm | 75×55×17 | 135×135×70 | 200×160×70 | ||
产品名称 | 型号 | 技术参数 |

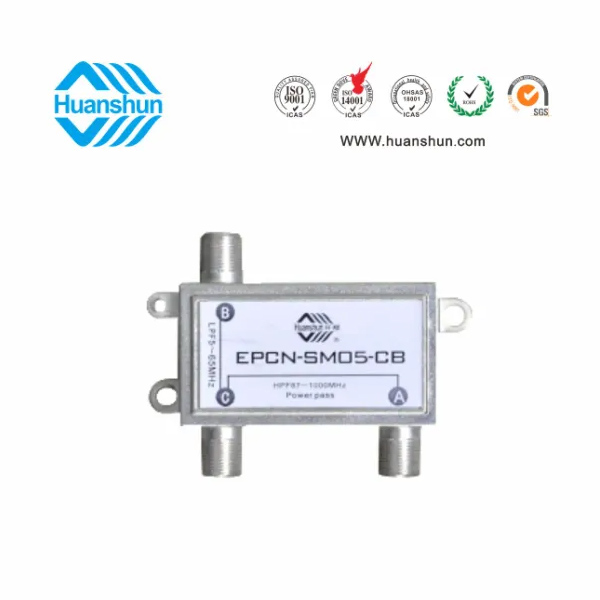

EOC&CATV 混合器 | EPCN-SM05-CB | 5-65MHz/85-862(1000)MHz混合，通道不过电流 |
EPCN-MIX-01 | 5-65MHz信号分成2路，并分别与2路85-862(1000)MHz CATV信号混合，CATV通道过电并支持选择性EOC头端馈电供电； | |

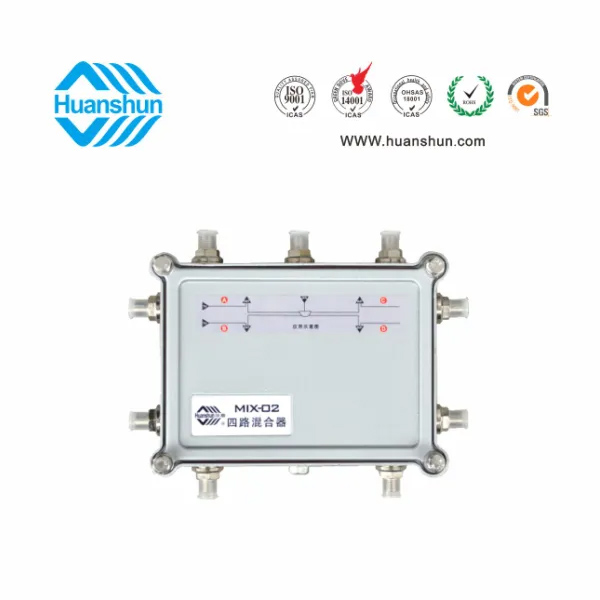

EPCN-MIX-02 | 5-65MHz信号分成4路，并分别与4路85-862(1000)MHz CATV信号混合，CATV通道过电并支持选择性EOC头端馈电供电。 |
