CLT201/2-H/Y EOC 网络集中器返回

类型 :有线电视设备
功能 :信号传输装置,信号传输设备, Signal Monitoring Equipment
认证 :ISO
条件 :最新
颜色 :黑色
型号:CLT201-H
起源 :中国,宁波
商标 :环顺
规格 :280(L)x170(W)x44(H)mm
海关编码 :8517622990


联系我们 常见问题

描述

EOC是指在同轴电缆上传输以太网数据的技术统称。有源调制EOC通过对数据进行调制解调进行传输,其可透传放大器、分支分配器,能 应用于星型网络与树型网络,对某些特殊网络也有良好的适应性。

CLT201/2-H和CLT201-H/Y/Y2/Y4 EOC网络集中器 应用Homeplug AV标准,采用11英寸1U机箱室内型结构和全铸铝密封外壳,它位于EOC网络的顶端,提供1或2路EOC连接,可下挂多达506台CNU204-H EOC网络终端盒。EOC网络集中器支持远程网管,通过WEB/SNMP/TELNET等方式可登录,并对其下挂的EOC网络终端盒进行集中管理操作,例如QoS设置、加密设置、统计、状态信息查询以及软件升级等。


l 占用7.5~65MHz 低频带通信,抗干扰能力强、带宽高;

l 内置1或2路CATV接口,支持60V/6A 馈电或过电流;

l 提供2 个10/100/1000M 自适应以太网口,用于接上联ONU或以太网级联;

l 201机型支持MAC 350Mbps,202机型支持2个MAC 350Mbps;

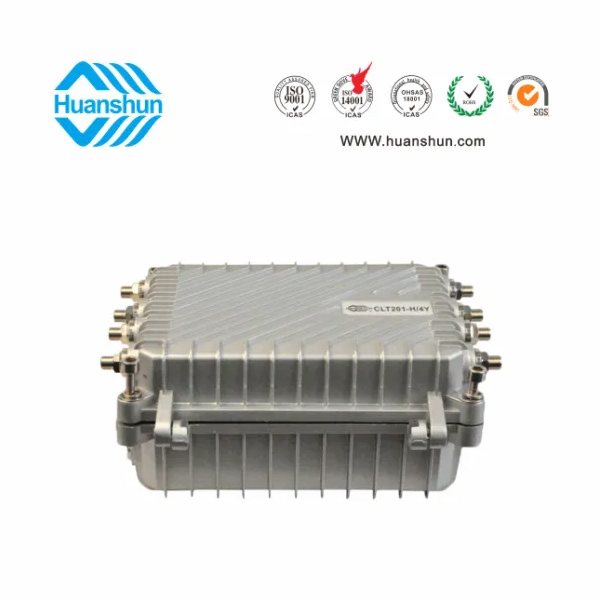

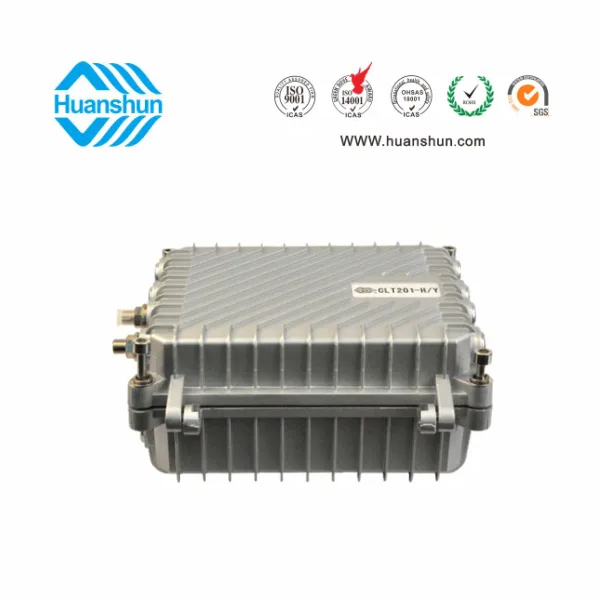

l 野外机多棱片铝铸盒,有效防水和散热,提升产品可靠性;

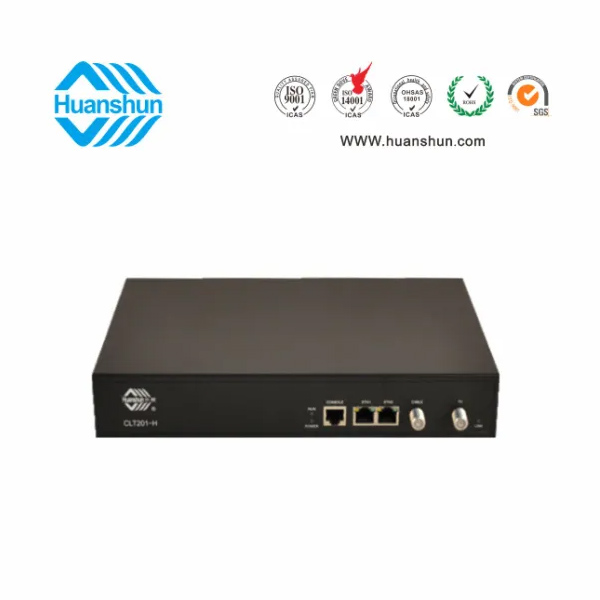

l 室内机11 英寸1U 铁盒,工作台放置或壁挂或配置挂耳支持19 英寸标准机架安装。


技术规格:

项目

CLT202-H

CLT201-H

CLT201-H/Y

CLT201-H/Y2

CLT201-H/Y4

机箱类型

11英寸1U铁盒

全铸铝密封外壳

电源/功耗

100~240VAC/<10W

100~240VAC或35~75VAC/<10W

外形尺寸

280×170×44mm

227×217×110mm

内置接口

1个Console口(RJ45,速率115200),1个10/100/1000 Base-TX以太网接口(RJ45)

1个Console口(RJ45,速率115200),3个10/100/1000 Base-TX以太网接口(RJ45),接口具体定义参见接口说明

外部接口

2个CATV入口和2个OUT Cable电缆接口

1个CATV入口和1个OUT Cable电缆接口

2个CATV入口和2个OUT Cable电缆接口

4个CATV入口和4个OUT Cable电缆接口

过电能力

6A

工作温度

-25℃~+55℃

工作湿度

10%~90%非凝露

散热方式

自然散热

遵循标准

IEEE 802.3,IEEE 802.3x ,IEEE 802.3u Auto MDI(X)

性能

物理层速率:2×500Mbps,MAC层吞吐量:2×350Mbps

物理层速率:500Mbps, MAC层吞吐量:350Mbps

传输距离

2×1km

1km

0.9km

0.8km

占用频率

7.5MHz~65MHz

最大输出功率

2×15dBm

15dBm

11dBm

7dBm

接收灵敏度

2×-65dBm

-65dBm

-61dBm

-57dBm

输出阻抗

75Ω

调制模式

OFDM


应用:

订货信息:

产品名称

型号

技术参数

室内型EOC网络集中器

CLT201-H

室内11”1U结构,1CATV连接,1接入MAC350Mbps;外置90~255V-12V 1.5A电源适配器

CLT202-H

室内11”1U结构,2CATV连接,2路接入MAC350Mbps;外置90~255V-12V 1.5A电源适配器

野外型EOC网络集中器

CLT201-H/Y

野外型防水结构内置电源,AC90255V供电或AC3575V馈电;1有线电视接入,1接入MAC350Mbps

CLT202-H/Y2

野外型防水结构内置电源,AC90255V供电或AC3575V馈电;2路有线电视接入,1接入MAC350Mbps

CLT202-H/Y2

野外型防水结构内置电源,AC90255V供电或AC3575V馈电;4路有线电视接入,1接入MAC350Mbps
