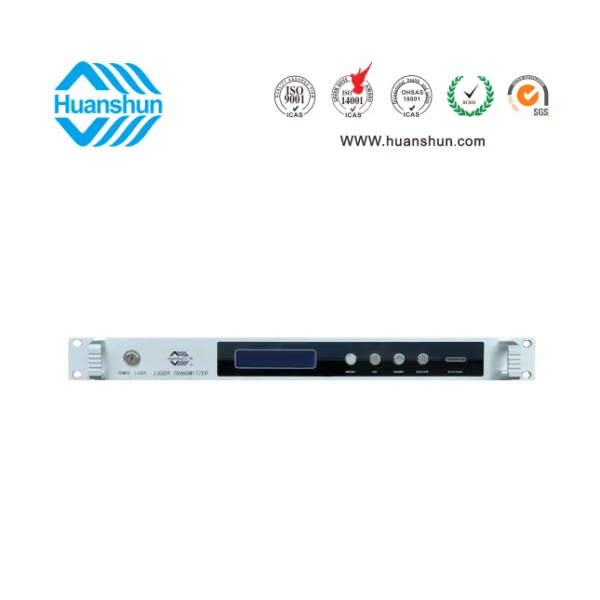

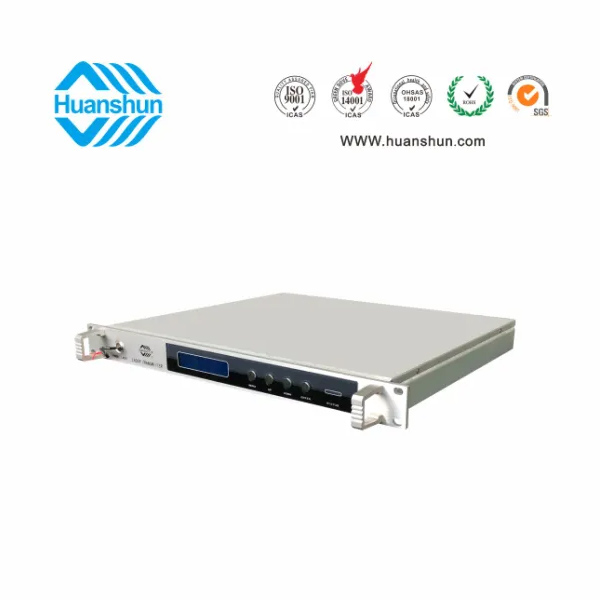

1550nm光发射机

插播型直调制光发射机返回

类型 :有线电视设备
功能 :信号传输装置,信号传输设备
认证 :ISO
条件 :最新
材料 :铝压铸
型号:HS15110D-C
起源 :中国,宁波
商标 :环顺
规格 :19x11x1.75(WxDxH)
海关编码 :8517622990


联系我们 常见问题

描述

1550nm直接调制容易会产生严重的激光啁啾效应,致使激光器的偏置电流被CATV信号所调制,光频发生偏移和抖动。啁啾疚会在1550nm处产生严重的失真。这种失真随传输距离、传输带宽和频道数增加而变得严重。本机采用采用高线性、低啁啾DFB激光器,在1310nm多功能光发机的基础上,增加预失真补偿和啁啾补偿,较大地改善了系统的传输指标,可用于1550nm系统模拟和数字复用多频道信号20Km范围内的光传输。也可用DWDM的窄波复用及IP/QAM。为方便1550段增加插播功能,本机也可增装了WDM插波器件,使其功能一体化。

l 选用ORTEL或AOI-1550nmITU波长,带半导体制冷制热、背光监测的DFB激光器;

l 主控电路采用微机控制,且LCD整机工作状态显示,自动报警直至自我保护;

l 预放采用PDI砷化镓低噪声、高增益、大动态模块,插播CNR特性优于国标;

l 高效能激光预失真校正、啁啾补偿电路,有效改善非线性失真指标;

l 热插拨主备模块电源,抗浪涌、过压过流防雷保护,抗雷击电压≥6000V;

l 光传输载波带宽47~862/1000MHz,带内不平度≤±0.75dB;

l 内置WDM器件,可接入主播光信号,完成插播功能;

l 选件式II类状态监控应答器保证满足国标并与SCTAE  HMS WEB标准兼容。


技术规格:

项    目

性能指标

主波

主波波长

nm

1535-1565应避开插播波长±2.5nm

主波功率

dBm

-4~+9

主波调制度

%

3.8(PAL60CH)

光学特性

激光波长

nm

1550±10(或ITU波长或根据用户指定)

激光线宽

MHz

≤1 FWHM(△λ)

边模抑制比

dB

≥45 SMSR

等效噪声强度

dB/Hz

≤-160 RIN (20~1000MHz)

消光比

dB

≥20

输出功率

dBm

≥10-插播损耗

光反射损耗

dB

≥55

光纤连接器


FC/APC或SC/APC可选

射频
特性

工作带宽

MHz

47~862或1000

输入电平

dBuV

80±5,当传输频道小于60CH按10lg60/n追加

AGC特性

dB

±1

平坦度

dB

≤±0.75 47-862/1000MHz

反射损耗

dB

>16(47~550)MHz>14[550~862/1000MHz

输入阻抗

Ω

75(RF/INPUT)

射频检测

dB

-20±1(最小输入电平时检测)

CNR

dB

≥51(15Km光纤链路, 0dBm接收)

CTB

dB

≤-65(15Km光纤链路, 0dBm接收)

CSO

dB

≤-63(15Km光纤链路, 0dBm接收)

通用
特性

网管接口


RJ45(支持浏览器和SNMP)

供电/功耗

V/W

90~255/(双电源≤50)

工作/储存温度

-20~55/-30~75

工作相对湿度

%

5~95

尺寸

"

19×10×1.75(W×D×H)


应用:


订货信息:

产品名称

型号

技术参数

插播型 直调制光发射机

HS 15107D-C

RF80 ± 5 dBuv 输入,ITU 1550nm, ≥ 7、10 dBm -插播损耗( ≤ 0.8dB)输出;1U标准机箱,双模块热插拨电源,AC90 ~ 255V或DC-48V供电,RJ45标准网管(支持SNMP、WEB)

HS 15110D-C
