1550nm光发射机

外调制光发射机返回

类型 :有线电视设备
功能 :信号传输装置,信号传输设备
认证 :ISO, RoHS
条件 :最新
材料 :铝压铸
型号:HS15209-19
起源 :中国,宁波
商标 :环顺
规格 :19x11x1.75(WxDxH)
海关编码 :8517622990


联系我们 常见问题

描述

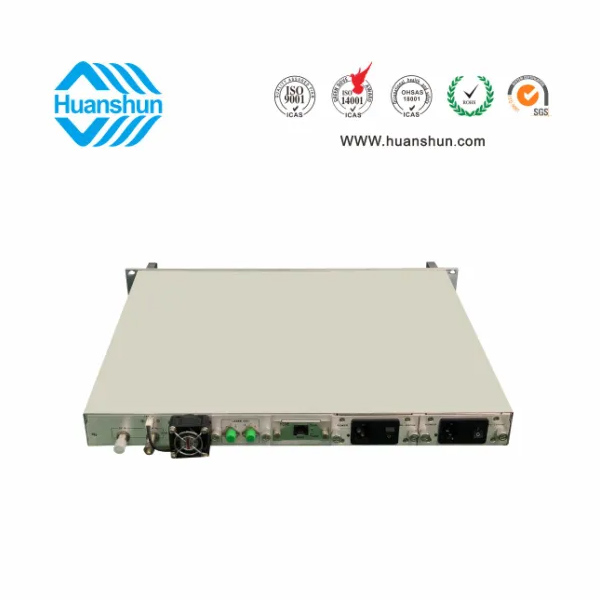

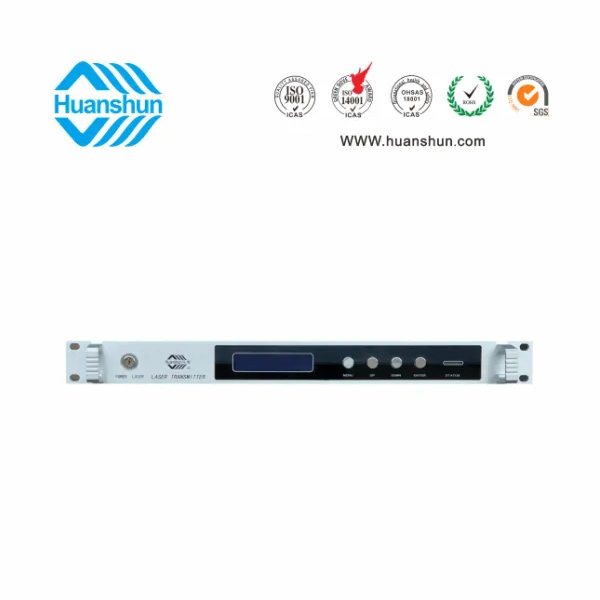

HS152XX-19外调制光发射机产品属于新型的高性能1550nm 外调制CATV 光发射机。19"1U高结构全铝式机箱,可方便地安装在19"机架上。152XX-19规格为1550波段波长,2路光功率输出,XX表示输出功率值,单位为dBm,-19表示SBS最大值;输出信号光谱线窄,在远距离传输时,更显优势。主要器件采用JDSU、Fujitsu、Bookham含热电致冷器的DFB低噪声、窄线宽、连续波激光器和JDUS、AVANEX CATV高线性外调制器及配套预失真板。由于关键部件采用了国际品牌及我公司系统优化控制技术、SNMP网络控制技术,使整机的技术性能指标完全达到同类进口设备的标准,为有线电视及电话通信,提供优质的图象、数字或压缩数字信号长距离传输。

高品质 独创的系统优化控制技术、RF预失真技术在保证性能优异CNR的情况下系统获得最大的CTB、CSO和SBS指标。

灵活性 外调器的相位调制技术在保证系统CSO性能优异的情况下,最大限度地提高了入纤光功率,以获取长距离传输,且SBS阈值13、16、18和19现场可调,可适用不同的网络传输。

可靠性 采用19″1U标准机架,内置高性能的双开关电源,可在90~255Vac市网电压中热备份工作,MS级全自动切换;机箱散热可自动温度控制。

直观性 外调制器与激光器是整机最贵重的器件,机器内设微处理器对外调

制器和激光器的工作状态进行监控,工作参数由面板LCD窗口显示。

网管型 选件式状态监控应答器保证满足国标并与 SCTE HMS和WEB标准兼容,可实现网管监控功能。


技术规格:

规格:

HS152XX ,860/1000MHz,SBS13、16、18可选,2路5、7、9、11dBm输出

HS152XX-19 ,860/1000MHz,SBS13、16、19可选,2路5、7、9、11dBm输出


序号

项目

单位

HS152XX

HS15 2 XX-19

1

激光器类型


DFB激光器

2

光波长

nm

1550±5或IUT波长

3

光调制方式


外调制

4

光输出功率

dBm

2×5、7、9、11

5

SBS门限

dBm

13 16 18

13 16 19

6

光连接器形式


FC/APC,SC/APC可选

7

频率范围

MHz

47~862/1000(详见型号后缀标注)

8

载噪比

dB

≥52.0

≥53.0

9

平坦度

dB

±0.75

10

射频输入信号电平

dBuV

75±5

11

载波组合三阶差拍(C/CTB)

dB

≥65.0

12

载波组合二阶差拍C/CSO)

dB

≥65.0

13

射频输入阻抗

Ω

75

14

射频输入反射损耗

dB

>16(47~550)MHz>14[550~862/1000MHz

15

供电/功耗

V/W

90~255市电可选-48VDC/≤25,双电源工作≤50

16

工作/贮存温度

-20~50/-30~85,全自动机箱温度控制

17

工作相对湿度

%

20%~85%

18

尺    寸

19″×11″×1.75″(W×D×H)

19

网管接口


RJ45,支持浏览器和SNMP

注:1) 带光放大器,长距离传输时测量;2)在规定的链路损耗条件下,在550MHz频率范围内配置59个PAL-D模拟电视频道信号,在550MHz~862(1000) MHz频率范围内传送数字调制信号,数字调制信号的电平(8MHz带宽内)比模拟信号的载波电平低10dB,光接收机输入光率为-1dBm时,测量载波组合三阶差拍比(C/CTB)、载波组合二阶差拍比(C/CSO)及载噪比(C/N)。

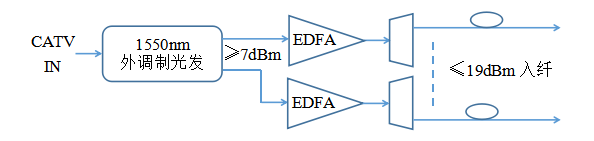

应用:


订货信息:

产品名称

型号

技术参数

外调制光发射机

HS 15205

RF80 ± 5 dBuv 输入,ITU 1550nm,   2 × 5、7、9 dBm 输出,SBS13、16、18可调;1U标准机箱,双模块热插拨电源,AC90 ~ 255V或DC-48V供电,RJ45标准网管(支持SNMP、WEB)

HS 15207

HS 15209

HS 15207-19

RF80 ± 5 dBuv 输入,ITU 1550nm,  ≥ 2 × 7、9、11 dBm 输出,SBS13、16、19可调;1U标准机箱,双模块热插拨电源,AC90 ~ 255V或DC-48V供电,RJ45标准网管(支持SNMP、WEB)

HS 15209-19
HS 15211-19
