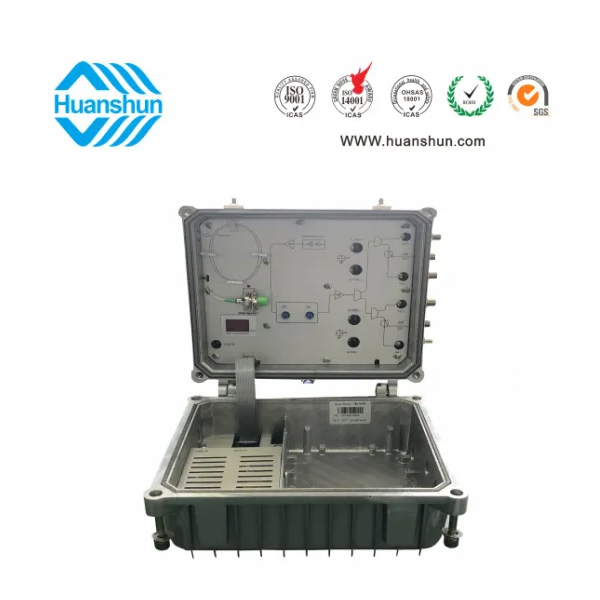

野外型四输出光接收机返回

类型 :有线电视设备
功能 :光学接收
认证 :ISO, RoHS
条件 :最新
型号:YGS8650R
起源 :中国,宁波
商标 :环顺
规格 :250(L)x205(W)x150(H)mm
海关编码 :8517622990


联系我们 常见问题

描述

YGS86/10050R野外型四输出光接收机是适应NGB网络构架EPON+EOC而设计的低光功率光接收产品。本机选用光电一体化模块或高灵敏度光电管,低噪声前置砷化镓放大芯片,末级采用英国OEI砷化镓功率倍增放大模块,最大输出电平可达4×104/4×108dBuV(YGS10040R);本机还配置高精度避雷保护开关电源,光控AGC自动输出电平控制,光接收功率LED数码显示,EOC插入器(数据通道5~65MHz)。由于主要器材性能优越,加上精心设计的电路配合,从而保证了性能指标高,可靠性好。同时,为解决运营商设备管理和双向网改造之便,本机增加了可选型网管应答器有EOC双工器,通过以太网络可实现HFC网管系统监控和EOC插入功能。

█ 高性能:低光功率接收,-2dBm接收,CNR≥51dB优于国标;

█ 高控制:光控AGC,-7~+2dBm时输出电平按标称值±1dB;

█ 可靠性:抗静电放大管,防雷击开关电源,功耗小高效节能;

█ 直观性:机外球灯电源&光功率蓝烁指示,并LED数码显示;

█ 内置EOC插入功能(数据通道5~65MHz);

█ 网管型:可选型网管应答器,全程网管监控,手机短信报警。

技术规格:

序号

项目

单位

YGS8650R

YGS10050R

1

光波长

nm

1310、1550双窗口

2

接收光功率

dBm

-9~+2

3

光反射损耗

dB

>50

4

射频频率范围

MHz

47~862

47~1002

5

平坦度

dB

±0.75

6

标称输出电平

dBuV

光AGC接收范围为-7~+2dBm,4×104或4×108dBuv

7

AGC稳定度

dB

±1 dB( MAX:@-7dBm~+2dBm)

8

反射损耗

dB

≥16(47~550MHz)≥14(550~1000MHz)

9

射频输出阻抗

Ω

75

10

等效输入噪声电流

PA /

≤8

11

测试口精度

dB

-20±1

12

C/N(注)

dB

≥51

13

C/CTB(注)

dB

≥65

14

C/CSO(注)

dB

≥65

15

工作环境温度

-25~+55

注:在规定的链路损耗条件下,在550MHz频率范围内配置59个PAL-D模拟电视频道信 号,在550MHz~1000 MHz频率范围内传送数字调制信号,数字调制信号的电平(8 MHz带宽内)比模拟信号的载波电平低10dB,光接收机输入光功率为-3dBm时测量C/CTB、C/CSO及C/N。


应用:

订货信息:

产品名称

TYPE

技术参数

野外型四输出光接收机

YGS8650R 2×106/4×102

47860MHz,-7+2dBm/RF 2×106/4×102或2×108/4×104dBuv,可调输出电平和均衡量,内置抗雷击开关电源,AC155~255V供电或AC35~75V馈电

YGS8650R 2×108/4×104

YGS10050R2×106/4×102

471000MHz,-7+2dBm/RF 2×106/4×102或2×108/4×104dBuv,可调输出电平和均衡量,内置抗雷击开关电源,AC155~255V供电或AC35~75V馈电

YGS10050R2×108/4×104

应答器

YGS8650R-NE

支持SNMP、WEB,远程监控输出电平等
