CATV EGPON ONU

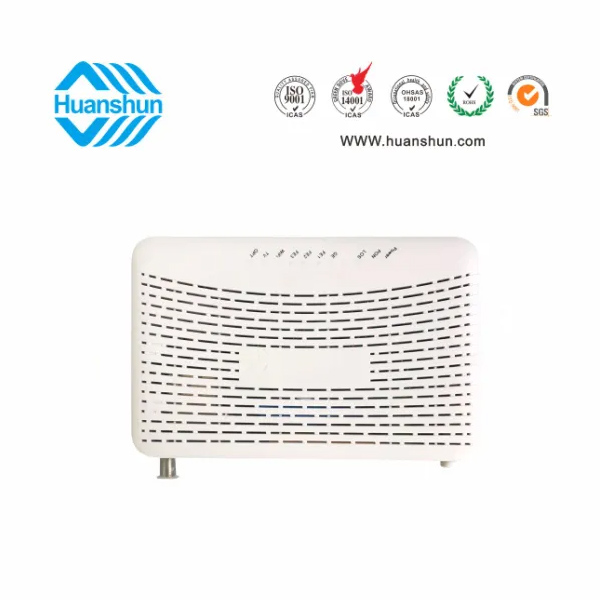

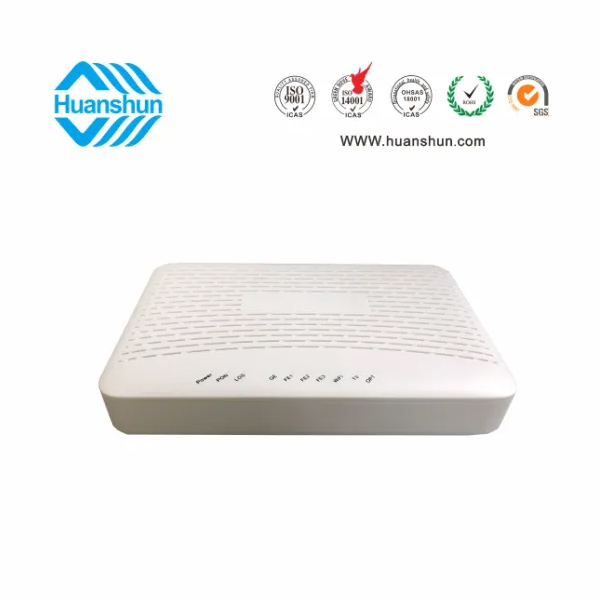

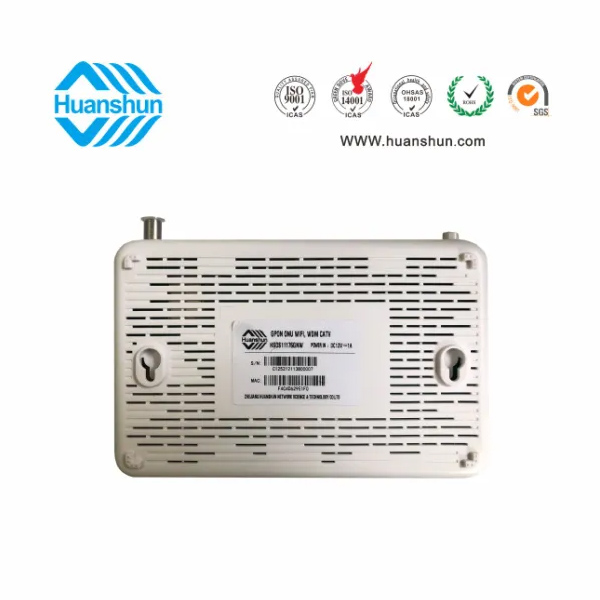

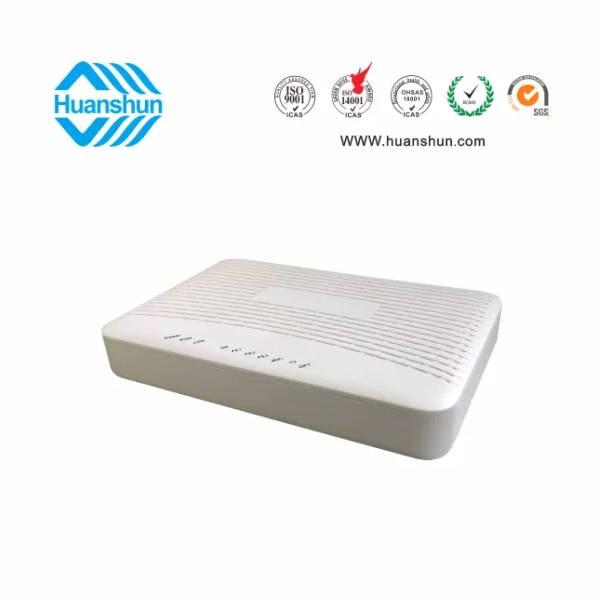

HSOS11176GNW FTTH终端(XPON ONU WIFI,WDM CATV)(1GE+3FE+2*2WIFI+WDM CATV NE)返回

类型 :有线电视设备
功能 :信号传输装置,信号传输设备, Signal Monitoring Equipment
认证 :ISO
条件 :最新
材料 :ABS
颜色 :灰白色
型号:HSOS11176GNW
起源 :中国,宁波
商标 :环顺
规格 :181(L)x118(W)x33(H)mm
海关编码 :8517622990


联系我们 常见问题

描述

FTTH终端由光网络单元(ONU)和有线电视光接收机组成。从宽带接入技术的演进过程中可以看出,光纤家庭(fiber optical home, FTTH)是宽带接入的最终发展目标,而这台机器就是实现这一目标的终端产品。本机采用RALTEK-7603 ONU+WIFI xPON高性能芯片,WDM低功耗光接收技术,实现1纤3波光传输,满足家庭光纤到家庭的需求。光网络单元符合国际标准以及我国电信行业对PON设备的技术要求。具有良好的互操作性和可操作性,可与行业主流厂商的OLT设备实现互联互通。同时,设备在硬件和软件设置上与EPON版本兼容。HSOS11176GNW内置2 * 2 2.4 g双天线(300 mbps),有线电视光接收机与photo-controlled AGC功能,5 ~ -15 dbm / RFMD恒定输出76 dbuv,支持WEB和SNMP网络管理监控光接收功率,射频输出电平和射频输出开启或关闭,机器也提供光网络单元,无线和有线电视的工作状态指示在正面。使用方便,简单可靠。

● xPON ONU、WLAN AP等具有路由功能的家庭网关设备;可以为用户提供各种丰富、多样、个性化、方便、舒适、安全、高效的服务。

● 提供符合ITU-TG.984的单向光学接口。xPON标准光纤高速接入,可为各种新兴网络服务(如网络游戏、高清电视、VOD等)提供充足的带宽支持。

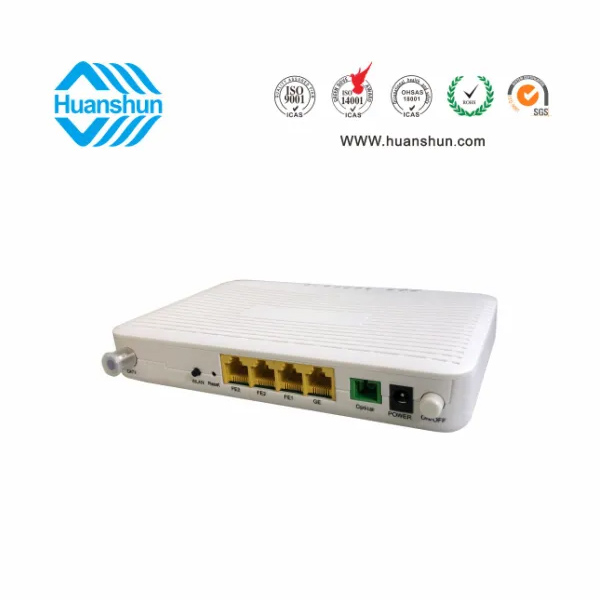

● 提供1路10/100/1000m自适应以太网接口和3路10/100m自适应以太网接口,支持多个用户同时使用。

● 提供IEEE802.3ah和802.11b/g/n的WLAN无线接口,使用户摆脱束缚。

● 支持覆盖距离高达20KM,支持对称(上/下)数据传输速率高达2.5gbps,支持多个用户通过有线或无线方式同时使用网络。

● 支持64位、128位WEP、wpa-psk、wpa2-psk等无线加密,支持AES、TKIP加密;让你的网络更安全。

● 支持网桥或路由器模式或混合工作模式;在路由方式上,支持IP地址、DHCP、PPPoE等工作方式的静态配置。网络灵活,可以用于各种不同的场合。

● 支持NAT功能,可以实现多个用户共享一个公共网络的IP接入Internet。

● 支持虚拟服务器功能,实现外部网络对家庭主机的访问。

● 支持DHCP服务器功能,支持UPnP功能启用/禁用,方便用户配置网络。

● 提供Web配置,支持两级用户密码,为不同用户提供不同权限,操作简单方便。

● 完整的路由功能,支持静态和动态路由协议的配置。

● 支持端口绑定功能,满足不同网络的需要。

● 支持强大和完善的QoS功能,以满足不同业务的需求。

● 支持IGMP监听和IGMP代理协议,具有完善的组播功能,满足IPTV等视频业务的需求。

● 完整的防火墙功能,支持基于MAC或IP地址的访问控制(包括局域网和WLAN),使用户的网络更加安全。

● G/EPON是相互兼容的。当G/EPON信号被识别时,它们被自动转换成相应的工作机制。

● 网络支持WEB和SNMP,网络管理监控功率、RF电平和开关。


技术规格:

项  目

单位

HSOS11176GN

HSOS11176GNW

光学特性

工作波长

nm

xPON:TX1310,RX1490;CATV:1540~1565

ONU光发射功率/光接收灵敏度

dBm

1-4(xPON)/≥-28

光纤连接器/光发射损耗

--/dB

SC/APC/≥45

CATV光功率范围

dBm

-18~-2

射频特性

宽带/不平度

MHz/dB

45~1000/≤±1

输出电平

dBuv

76±2(-15~-5dBm)

RF输出接口/反射损耗

--/dB

F 型公制头/≥14(特性阻抗75Ω)

CTB/CSO/HUM

dB

≥62/≥62/≥45(-9dBm)

MER(光均衡)

dB

≥25(64QAM)≥31(256QAM)(-12dBm,94CHSD)

MER(开均衡)

dB

≥32(64QAM)≥34(256QAM)(-12dBm,94CHSD)

误码率(BER)

/

≤1×10-4 (至少测100个比特)


其他

WIFI

/

/

2*2 2.4GHz 300Mbps(内置或外置双天线)

用户侧以太口/网口

/

1GE(10/100/1000Mbps)+3FE(10/100Mbps),RJ45接口

设备类型/尺寸

--/mm

HGU/181*118*33

网管内容

/

有线电视接收光功率、射频电平和开关状态

电源/功耗

V/A

外置AV90~250V→DC12V/1A

工作温度/存储温度

-5~40/-20~75(湿度5-95%)

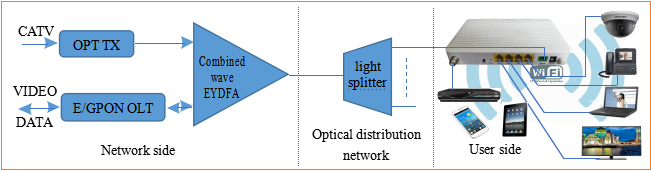

应用:


订货信息:

产品名称

型号

技术参数

G/EPON ONU

HSOS11176GN

xPON ONU, PON端口接入,1GE+3FE网络接口,CATV1550nm -5~-15dBm inport/RFMD76dBuv恒定输出,网络管理监控光接收功率,RF输出电平,RF开/关,通过内置WDM-PON xPON1310/1490nm1~4dBmTX,-28dBmRX连接到xEPON;外置90~255V-12V 1A电源适配器

HSOS11176GNW

xPON ONU, PON端口接入,1GE+3FE网络接口,2*2 2.4G WIFI(内置天线300m),CATV1540~1565nm -5~-15dBm inport/RFMD76dBuv恒定输出,网络管理监控光接收功率,RF输出电平,RF on / off,通过内置WDM-PON xPON1310/1490nm1~4dBmTX,-28dBmRX连接到xEPON;外置90~255V-12V 1A电源适配器

xPON ONU, PON端口接入,1GE+3FE网络接口,2*2 2.4G WIFI(外置天线300m),CATV1540~1565nm -5~-15dBm inport/RFMD76dBuv恒定输出,网络管理监控光接收功率,RF输出电平,RF on / off,通过内置WDM-PON 1310/1490nm1~4dBmTX,-28dBmRX连接到xEPON;外置90~255V-12V 1A电源适配器
