项 目 | 单位 | 性能指标 | ||
光 | 光接收波长范围 | nm | 1545/1565 | |
响应度 | A/W | ≥0.85/≥0.9 | ||
接收光功率范围 | dBm | -2～-18（建议-9～-12） | ||
光反射损耗 | dB | ≥50 | ||
光纤连接器 | / | SC/APC | ||
射频特性 | 带宽/不平度 | MHz/dB | 47～1000/≤±1 | |
输出电平 | dBuv | 2×72±1(-15～-5dBm) | ||
反射损耗 | dB | ≥14（特性阻抗75Ω） | ||
RF输出接口 | / | 公制或英制（1路输出） | ||
MER（闭均衡） | dB | ≥25（64QAM）≥31（256QAM) | -12dBm接收，光链路94数字频道 | |
MER（开均衡） | dB | ≥32（64QAM）≥34（256QAM) | ||
误码率（BER） | / | ≤1×10-4 | 至少测100个比特 | |
CNR/CTB/CSO | dB | ≥44≥58≥58（-9dBm/2×72dBuv时） | ||
其它 | 供电/功耗 | V/W | 外置AC155~255V→DC5/2 | |
工作/储存温度 | ℃ | -30～55/-40～75 | ||
工作/储存湿度 | % | 5～80（不冷凝） | ||
结构尺寸 | mm | 82×82×25 | ||

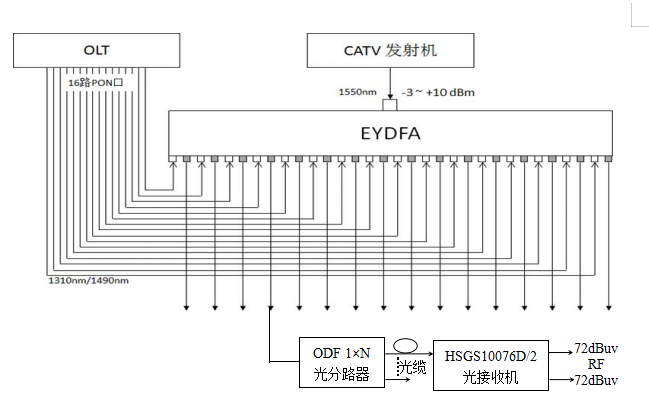

FTTH三网融合组网方式中，数据信号通过OLT的PON口输出，有线电视信号通过1550光发射机输出，再经过带内部集成的分光器、光放、合波器的EYDFA光放大器，每端口输出为一纤三波光信号。然后再通过光分路（ODF）到用户端，如纯接收有线电视光信号的则 应用HSGS10076D/2带1550nm滤波的光接收机。详见以下示意图：
产品名称 | 型号 | 技术参数 |

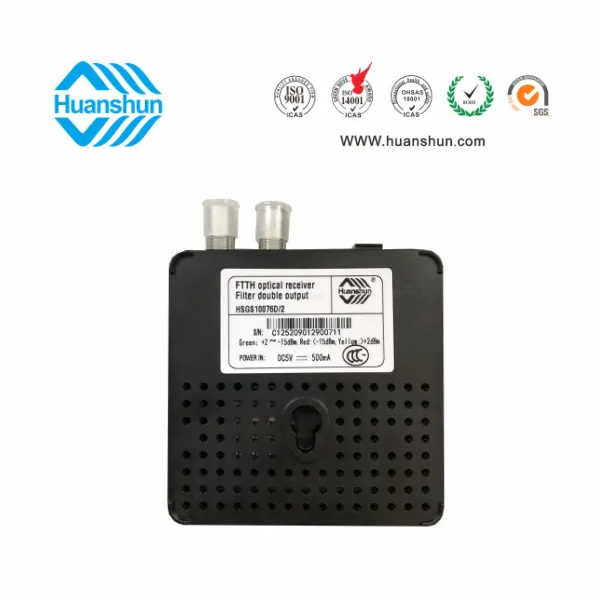

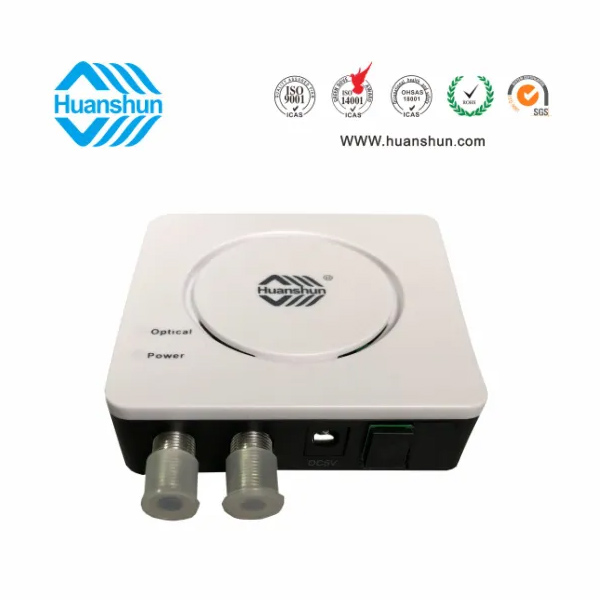

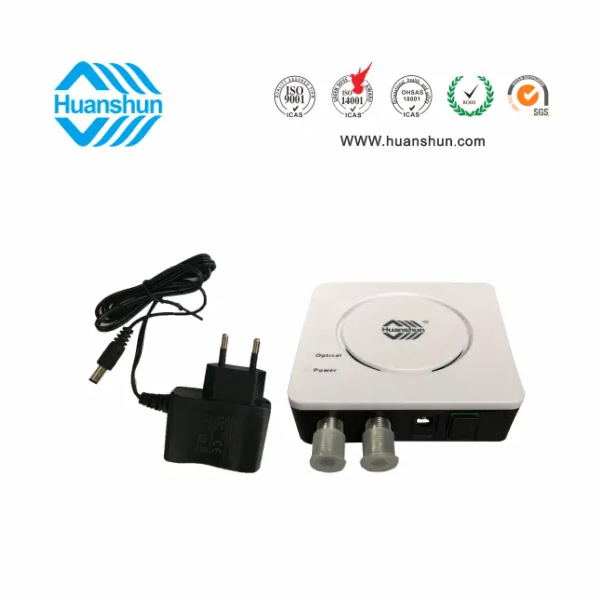

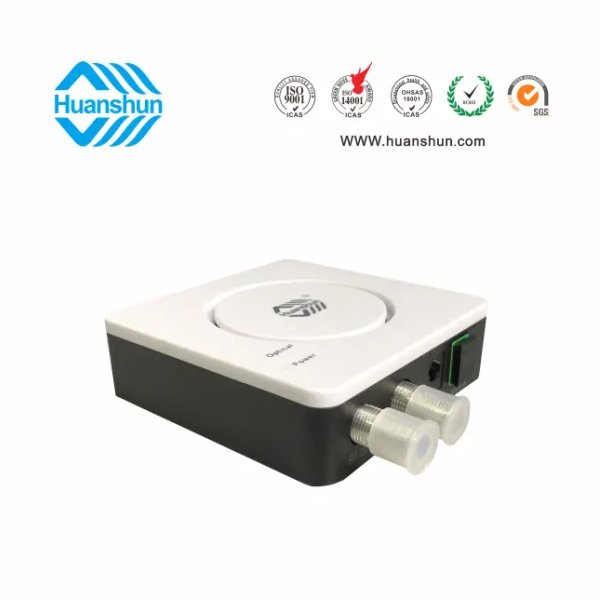

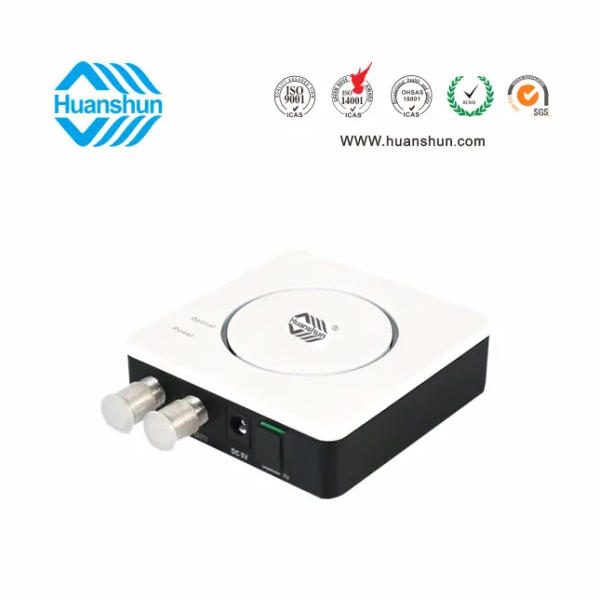

滤波型双输出FTTH光接收机 | HSGS10076D/2 | 1540~1565nm接收，-5~-15dBm/RF 2×72dBuv恒定输出，外接90~255V 5V 0.5A电源适配器 |
