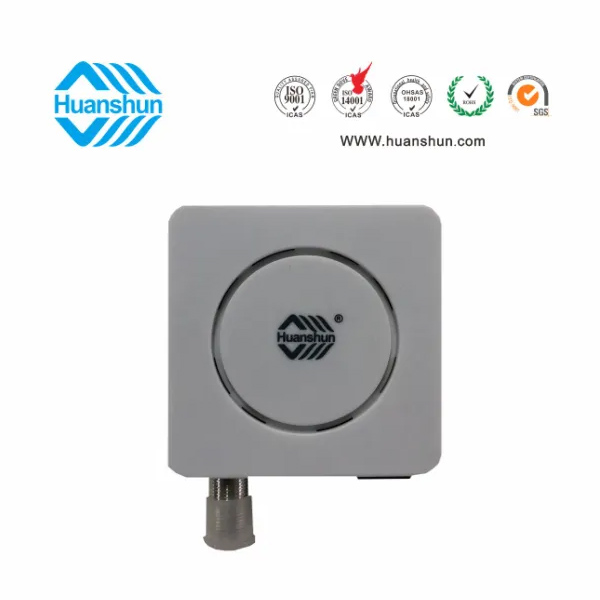

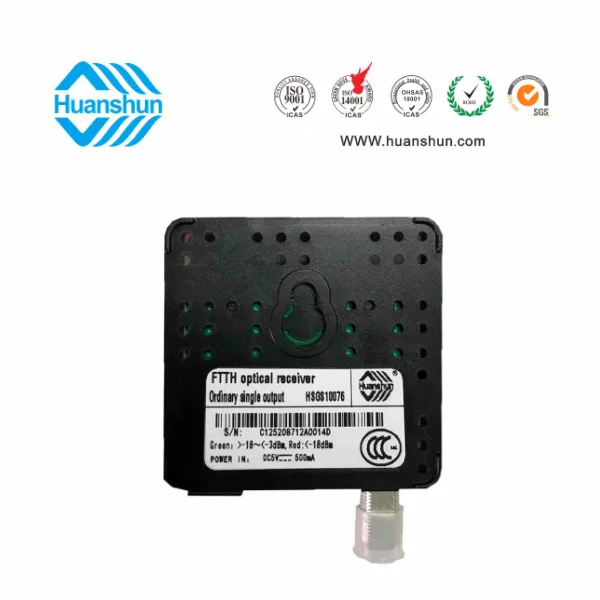

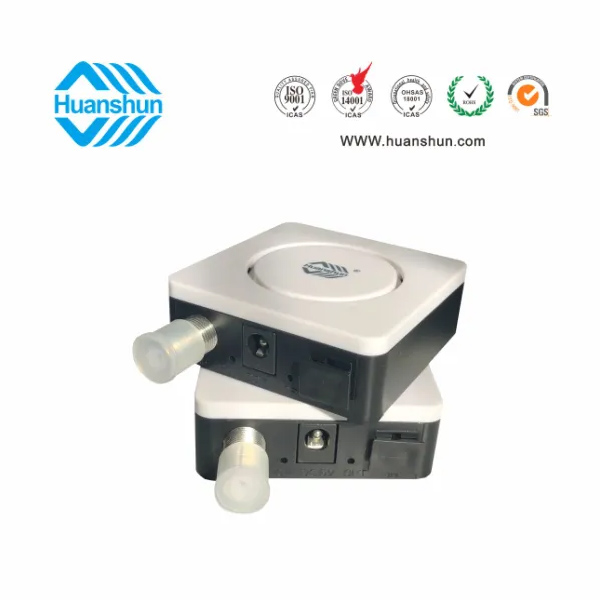

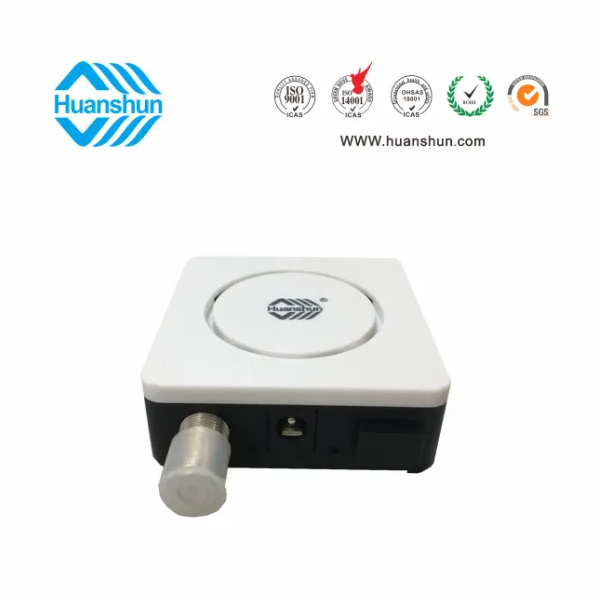

环顺的HSGS10076光接收机是专为CATV网络的FTTH 应用而设计的入户型光接收机。具有结构小巧紧凑、式样美观、 应用方便等 特点，在高达1000Mhz的带宽下能够提供稳定的输出电平和优异的性能指标，具有极宽的光功率工作范围。
本系列产品选用超低光功率接收技术，全砷化镓放大，光控AGC功能，光接收功率在-15～-5dBm时RF76dBuv稳定输出。
█ 超低-18dBm光功率接收MER>28dB，1000MHz工作带宽；
█ 稳定可靠AGC控制功能，-15～-5dBm/RF76dBuv恒定输出；
█ 完善的浪涌抑制电路，改善抗雷击和预防浪涌冲击的能力；
█ 电源、光功率工作状态LED显示；
█ 低功耗设计，整机功耗小于2.0W；
█ 主机性能通过国家广播电影电视总局检测中心检测，并获得广播电视设备器材入网认定证书；
█ 整机性能通过电磁兼容和安全性能检测。获国家强制性产品（CCC）认证。
| 项 目 | 单位 | 性能指标 | ||
| 光 学 特 性 | 光接收波长范围 | nm | 1200/1600 | |
| 响应度 | A/W | ≥0.85/≥0.9 | ||
| 接收光功率范围 | dBm | -2～-18（建议-9～-12） | ||
| 光反射损耗 | dB | ≥50 | ||
| 光纤连接器 | / | SC/APC | ||
| 射频特性 | 带宽/不平度 | MHz/dB | 47～1000/≤±1 | |
| 输出电平 | dBuv | 76±1(-15～-5dBm) | ||
| 反射损耗 | dB | ≥14（特性阻抗75Ω） | ||
| RF输出接口 | / | 公制或英制（1路输出） | ||
| MER（闭均衡） | dB | ≥25（64QAM）≥31（256QAM) | -12dBm接收，光链路94数字频道 | |
| MER（开均衡） | dB | ≥32（64QAM）≥34（256QAM) | ||
| 误码率（BER） | / | ≤1×10-4 | 至少测100个比特 | |
| CNR/CTB/CSO | dB | ≥44≥58≥58（-9dBm/76dBuv时） | ||

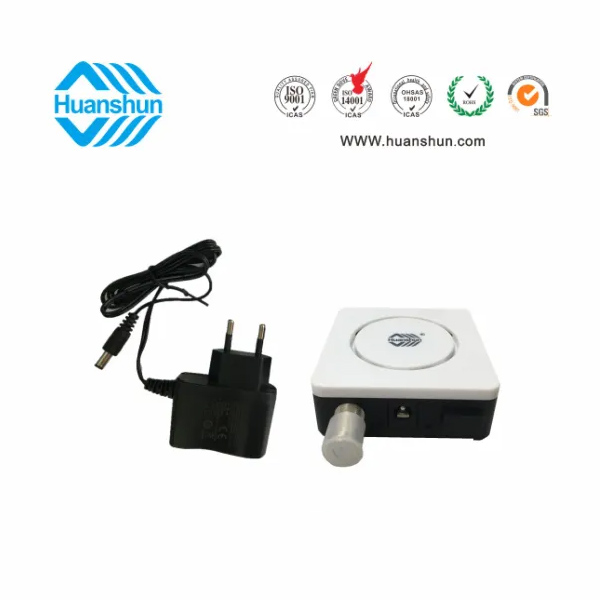

| 其它 | 供电/功耗 | V/W | 外置AC155~255V→DC5/2 | |
| 工作/储存温度 | ℃ | -30～55/-40～75 | ||
| 工作/储存湿度 | % | 5～80（不冷凝） | ||
| 结构尺寸 | mm | 60×60×20 | ||
CATV RF信号经外调制或直调制光发射机，调制成1550段（1535～1565nm）光信号，经过EDFA或EYDFA光放大，然后再通过光分路（ODF）到用户接收，光接收功率一般设计在-12～-9dBm， 应用HSGS10076光接收机RF76dBuv±1输出。详见以下示意图：
| 产品名称 | 型号 | 技术参数 |
| FTTH光接收机 | HSGS10076 | 稳定可靠AGC控制功能，-15～-5dBm/RF76dBuv恒定输出 |
