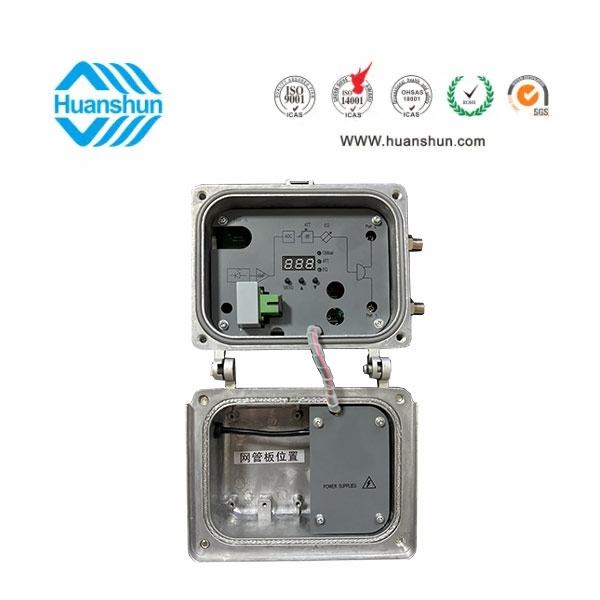

野外型二输出光接收机返回

类型 :有线电视设备
功能 :野外结构光接收
认证 :ISO, RoHS
条件 :最新
材料 :铝锌压铸
型号:YGS86/10040
起源 :中国,宁波
商标 :环顺
规格 :200(L)×140(W)×100(H)mm
海关编码 :8517622990




联系我们 常见问题

描述

YGS8640/YGS10040野外型二输出光接收机是适应全光网传输-光纤到节点而设计的低光功率光接收产品。本机选用高灵敏度光电管,砷化镓低噪声放大,光控AGC,末级采用砷性镓推挽放大模块,输出电平在-7dBm接收时RF单路主路输出108dBuV,双路输出104dBuV;本机内置高精度抗雷击开关电源,光接收功率、RF输出电平LED在线指示,0~15dB输出电平和斜率调节。由于主要器材性能优越,加上精心设计的电路配合,从而保证了性能指标高,可靠性好。本机也可预留或内置网管应答器构成带网管的野外光接收机,网管支持SNMP和WEB,实现远程实时在线监控光接收功率、RF输出电平等,是理想的有线电视光传输网络室外应用的终端接收设备。



█ 高性能:低光功率接收,-2dBm接收,CNR≥51dB优于国标;

█ 高控制:光控AGC,-7~+2dBm时输出电平按标称值±1dB;
█ 可靠性:抗静电放大管,防雷击开关电源,功耗小高效节能;
█ 直观性:内置光功率、RF输出电平显示,方便调节衰减和均衡;

█ 电信级:内置高效长寿抗雷击和浪涌开关电源,可靠性高使用寿命长;
█ 网管型:可选型网管应答器,全程网管监控,手机短信报警。



技术规格:

序号项目单位YGS8640YGS10040
1光波长nm1310、1550双窗口
2接收光功率dBm-9~+2
3光反射损耗dB>50
4射频频率范围MHz47~86047~1000
5平坦度dB±0.75
6标称输出电平dBuV光AGC接收范围为-7~+2dBm,1×108或2×104dBuv
7AGC稳定度dB±1 dB( MAX:@-7dBm~+2dBm)
8反射损耗dB≥16(47~550MHz)≥14(550~1000MHz)
9射频输出阻抗Ω75
10等效输入噪声电流图片1.jpgPA /≤8
11测试口精度dB-20±1(单路输出时,双路输出无此功能)
12C/N(注)dB≥51
13C/CTB(注)dB≥65
14C/CSO(注)dB≥65
15网管/插上网管应答器,远程监测光功率、RF电平和在线电压
16工作环境温度-30~+55
17规格尺寸mm200(L)×140(W)×100(H)
注:在规定的链路损耗条件下,在550MHz频率范围内配置59个PAL-D模拟电视频道信 号,在550MHz~1000 MHz频率范围内传送数字调制信号,数字调制信号的电平(8 MHz带宽内)比模拟信号的载波电平低10dB,光接收机输入光功率为-3dBm时测量C/CTB、C/CSO及C/N。



应用:

订货信息:

产品名称型号技术参数
野外型二输出光接收机YGS8640 1×108/2×10447~860MHz,-7~+2dBm/RF 1×108/2×104,0-15dB电调输出电平和均衡量,内置抗雷击开关电源,AC155~255V供电或AC35~75V馈电
YGS10040 1×108/2×10447~1000MHz,其它同上
应答器YGS8640-NE支持SNMP、WEB,远程监控输出电平等
