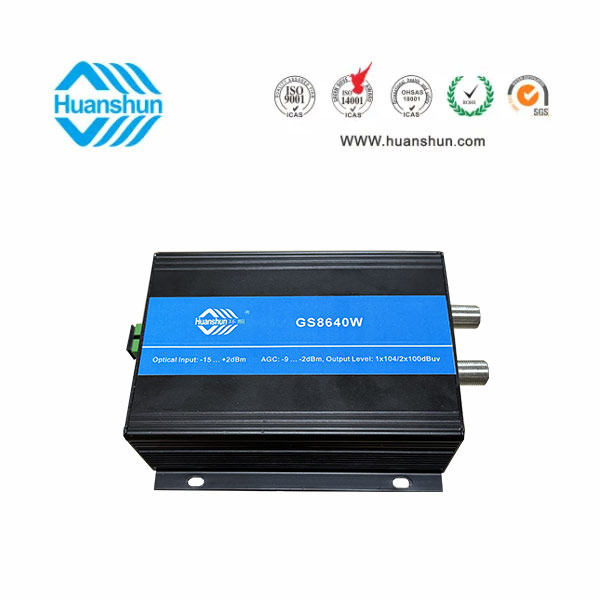

GS86（100）40W/GS86（100）40NW楼栋光接收机是适应全光网传输-光纤到楼栋（FTTB）而设计的低光功率光接收产品。本机选用高灵敏度光电管，砷化镓低噪声放大，光控AGC，末级采用砷性镓IC推挽放大，输出电平在-7dBm接收时RF单路主路输出106dBuV，双路输出102dBuV；本机还配置外置式高精度抗雷击开关电源，光接收功率、RF输出电平LED在线指示，0～15dB输出电平和斜率调节。由于主要器材性能优越，加上精心设计的电路配合，从而保证了性能指标高，可靠性好。本机可内置网管应答器构成带网管一体机，网管支持SNMP和WEB，实现远程实时在线监控光接收功率、RF输出电平等，是理想的有线电视光传输网络的终端接收设备。
● 室内或箱式壁挂安装结构，连接线在同一方向，节省箱体空间；
● 主机与电源分离，有效降低温度，能在高温下长寿命工作；
● 电源采用抗雷击、抗浪涌、电信级产品设计，有效提升可靠性；
● 选用高灵敏度光器件、全砷化镓放大，整机光电性能指标优越：
● 输出衰减和均衡斜率均采用电子衰减,调整范围0-15dB：
● 光控AGC，光输入+2dBm～-7dBm变化时，RF输出基本恒定。
| 项目 | 单位 | GS10040W | GS10040NW |
| 光波长/光接口 | nm | 1300～1560nm，SC/FC/APC（反耗≥48） | |
| 光功率输入幅度 | dBm | -9～+2 | |
| 光反射损耗 | dB | ≥48 | |
| 频率范围 | MHz | 47或85～1000 | |
| 带内不平度 | dB | ±0.75 | |
| 射频输出电平 | dBuV | ≥1*106或2*102（-7dBm） | |
| AGC特性 | dB | -7～+2dBm/标称输出电平±1.5 | |
| C/N | dB | ≥52（-1dBm接收时） | |
| CTB/CSO | dB | 68/70(标称输出电平时) | |
| 输出衰减/输出均衡 | dB | 0～15 | |
| 射频端口反射损耗 | dB | 47～550MHz≥16，550～1000MHz≥14 | |
| 网管 | / | / | RJ45网口，支持SNMP和WEB，监测光输入功率，RF输出电平和在机电压 |
| 工作温度/储存温度 | ℃ | -25～+55/-40～+75 | |
| 供电/功耗 | V/W | 175～255V或馈电35～75V/≤6 | |
| 射频输出阻抗 | Ω | 75 | |
| 等效输入噪声电流 | PA/  | ≤8 | |
| 测试口精度 | dB | -20±1（单路输出时，双路输出无此功能） | |
| 射频输出连接器 | FL-10公制或英制 | ||
| 尺寸 | mm | 135×78×40 | |
| 产品名称 | 型号 | 主要功能描述 |
| 楼栋光接收机 | GS8640W | 47～860MHz,-7～+2dBm/RF 1×106或2×102dBuv，电调输出电平和斜率均衡，外置 90～255V-12V 1A 电源适配器 |
| GS10040W | 47～1000MHz,其它同上 | |
| GS8640NW | 47～860MHz,-7～+2dBm/RF 1×106或2×102dBuv，电调输出电平和斜率均衡，内置网管应答器，外置 90～255V-12V 1A 电源适配器 | |
| GS10040NW | 47～1000MHz,其它同上 |
